Der Bargrip wurde speziell für Handhabungsgeräte und Manipulatoren entwickelt, die über einen breiten Führungsbügel/ Bedienbügel geführt werden.
In solchen Anwendungen muss der Bediener das Gerät sicher halten, hohe Kräfte einleiten und gleichzeitig feinfühlige Bewegungen ausführen.
Klassische Bedienleisten sind oft sperrig und benötigen viel Bauraum.

Mehr Funktionen ohne Umgreifen – dank kompakter Tasteranordnung

Durch unsere integrierte Ventiltechnik können die Taster besonders eng nebeneinander platziert werden.
Das ermöglicht:

• mehr Funktionen auf kleinem Raum
• Daumenbedienung ohne Umgreifen
• reduzierten Bauraum der gesamten Bedienleiste

Gerade bei Handhabungsgeräten und Manipulatoren mit vielen pneumatischen Funktionen ist dies ein entscheidender ergonomischer Vorteil.

Kompakte Außenabmessungen für komfortable Daumenbedienung

Die schlanke Gehäuseform erleichtert es dem Bediener, die Taster entlang der gesamten Griffleiste mit dem Daumen zu erreichen, während die Hand fest und sicher an der Haltestange bleibt.
Das ermöglicht schnelle, kontrollierte und kraftschonende Bedienabläufe.

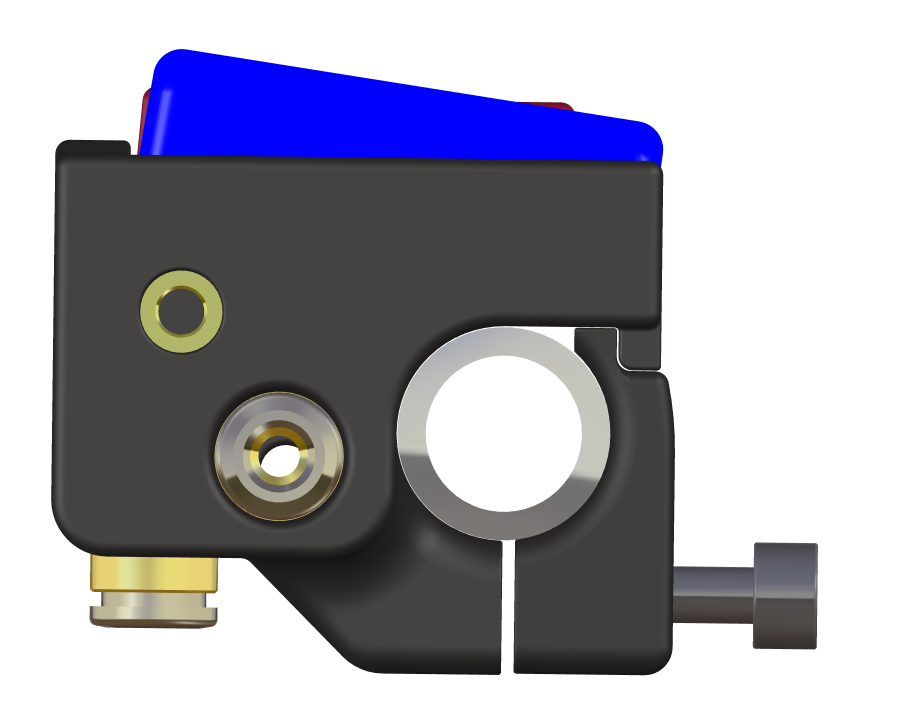

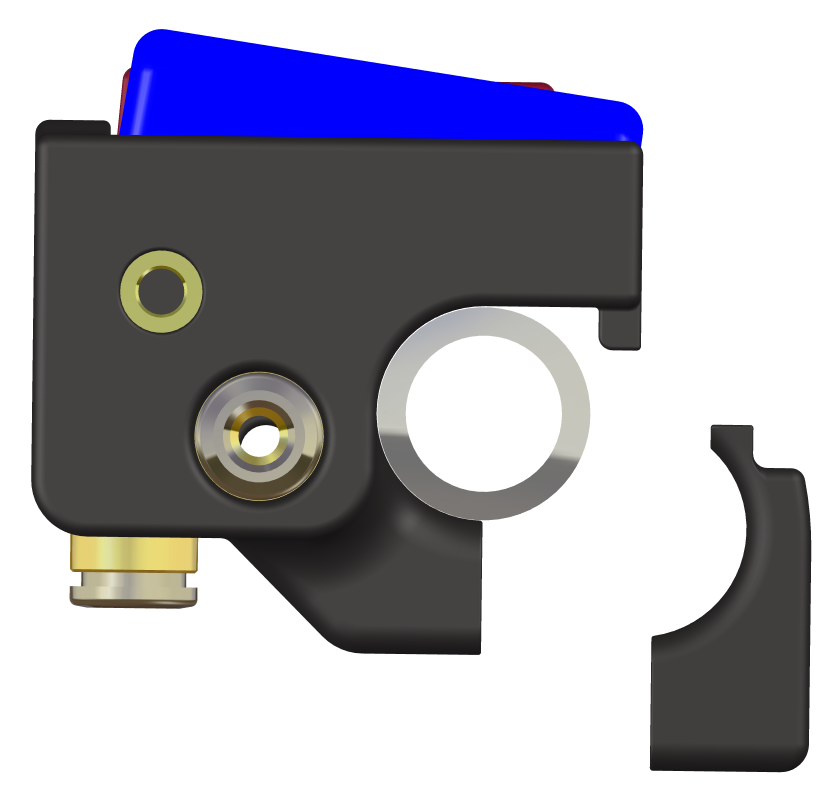

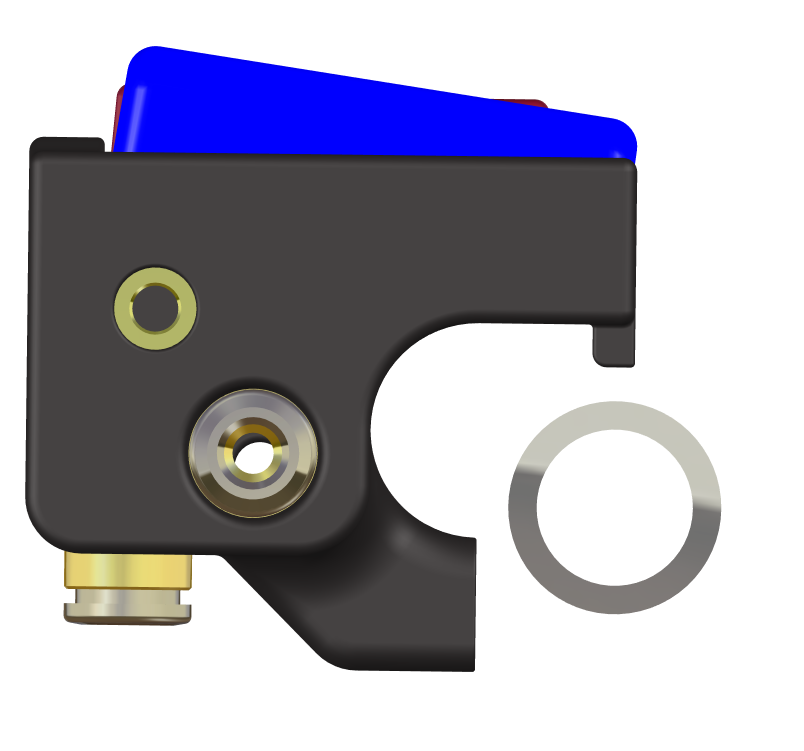

Anbindung über Ø15‑Rohr

Der Bargrip wird über ein Rohr Ø15 mm angebunden.
Die Haltestange wird vom Anwender selbst ausgelegt, wodurch sich der Bargrip flexibel in unterschiedliche Geräte‑ oder Manipulator‑Konzepte integrieren lässt — unabhängig von Breite, Form oder Position.

Typische Einsatzfelder

• Manipulatoren
• Handhabungsgeräte
• Sondermaschinen, die eine vertikale, joystickähnliche Griffposition benötigen
• Anlagen Zweihandbedienungen

Optionale integrierte pneumatische Logik

In der Grundversion sind alle Ventile an eine gemeinsame Zuluft angeschlossen. Durch unsere modulare Technik können Sie die Luftversorgung flexibel segmentieren und damit pneumatische Logiken oder Schaltungen ganz einfach realisieren.

Beispiel: Nur bei aktivierter externer Abfrage XY erhalten Taster 1 und Taster 2 Zuluft.

Kontaktieren Sie uns für Ihre maßgeschneiderte Konfiguration.

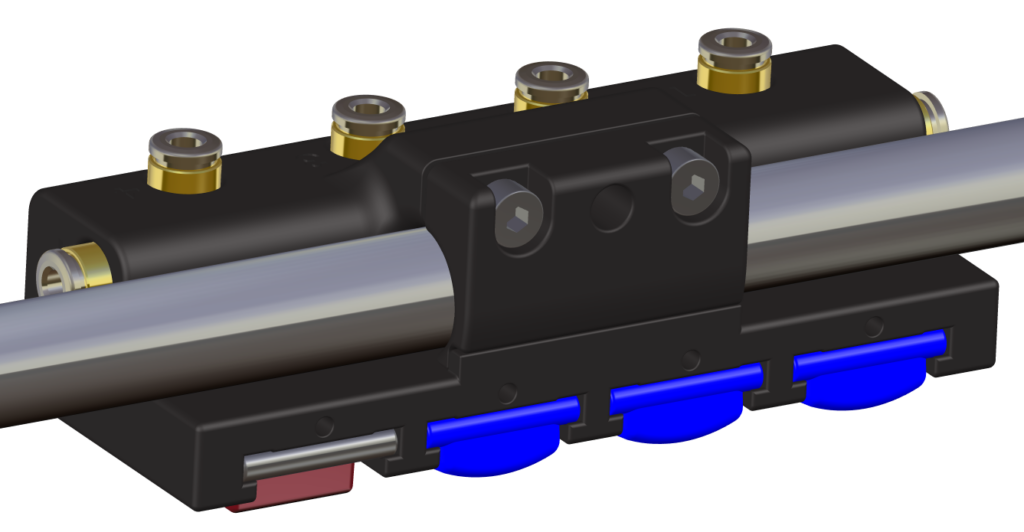

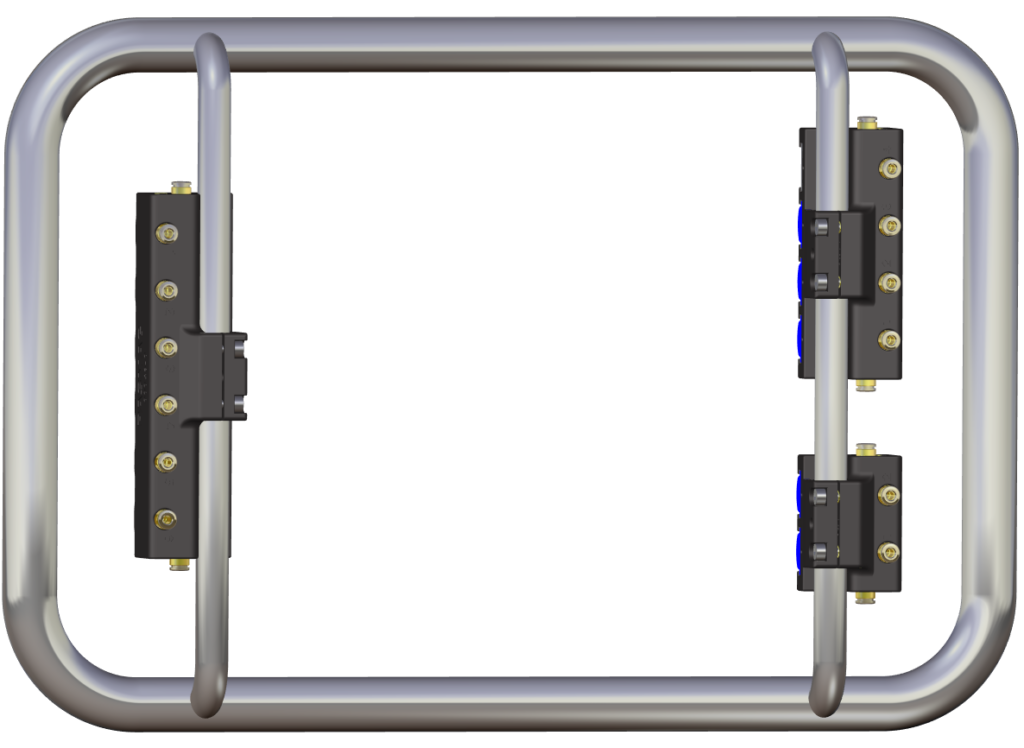

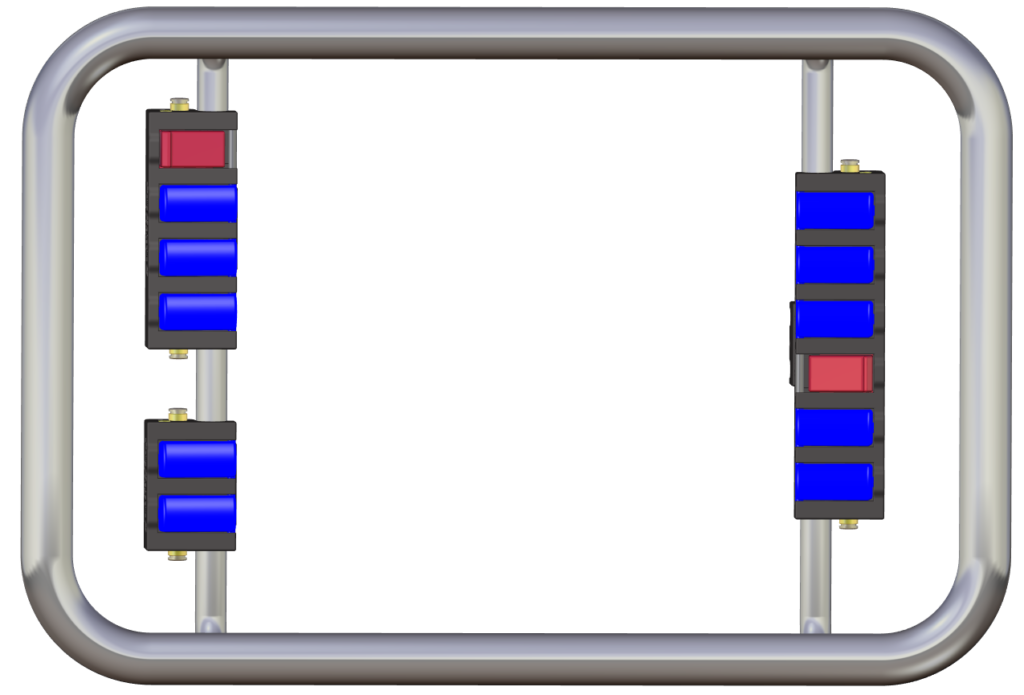

Anbindungsbeispiel an Griffbügel / Rohr Ø15

Tipp: Der Bargrip besitzt an beiden Enden ein Anschluss für die Zuluft, somit können einfach mehrere Bedienelemente miteinander verbunden werde, ohne zusätzliche Schläuche zu verlegen. Nicht benötigte Anschlüsse werden über einen Blindstopfen verschlossen.

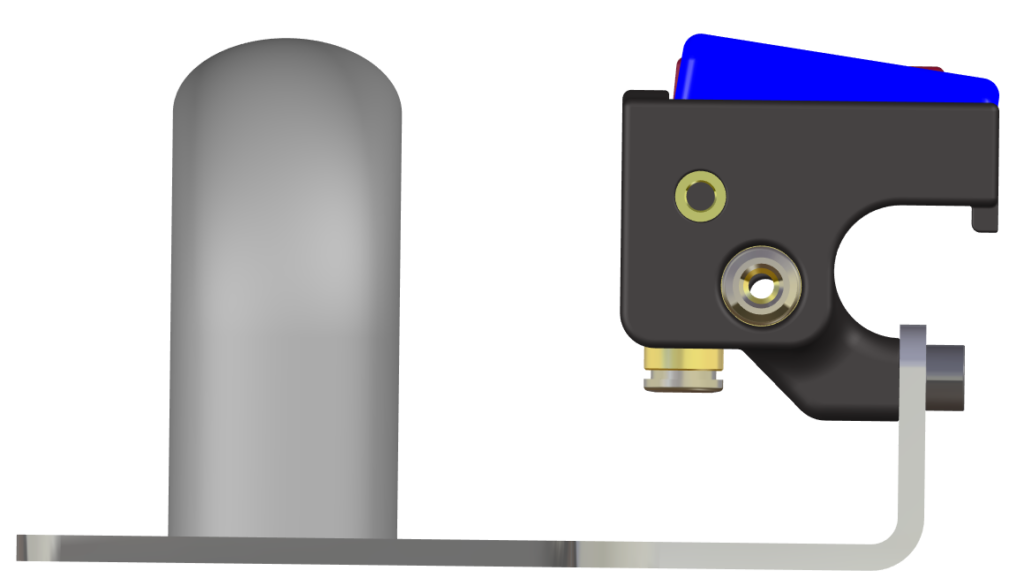

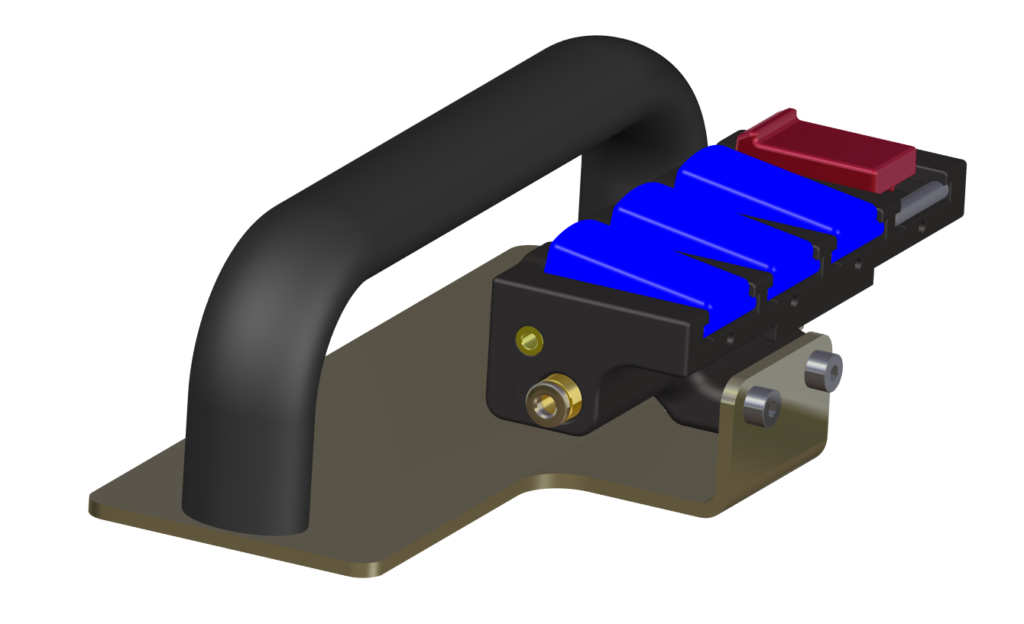

Anbindungsbeispiel geschraubt

Alternativ zur Anbindung an ein Rohr, kann der Bargrip auch direkt angeschraubt werden.
Dazu wird das Klemmstück einfach weggelassen.
Anbindung: Bohrungsabstand 25mm, 2x M4
